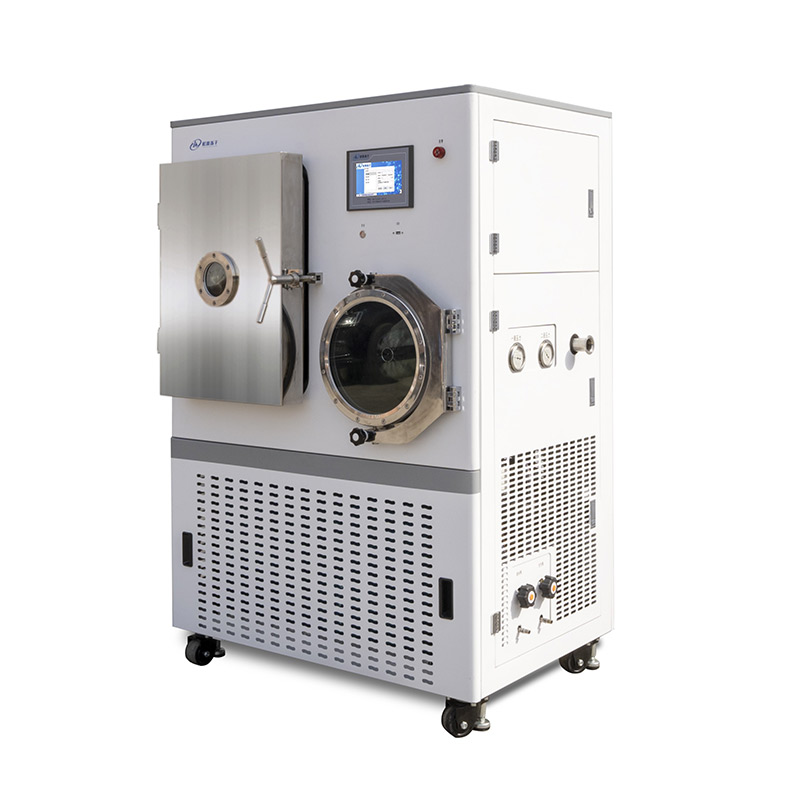

كيفية اختيار مضخة فراغ للتجفيف بالتجميد: الأنواع ومستوى الفراغ والتحجيم

في سير عمل التجفيد، يحدد المجفف بالتجميد معلمات العملية الأساسية. ومع ذلك، تعمل مضخة التفريغ كحارس صامت لتأمين البيئة بأكملها. عندما تعتمد على مضخة غير متطابقة أو ضعيفة الأداء، فإنك تواجه عواقب وخيمة. غالبًا ما تؤدي هذه المشكلات إلى انهيار الدفعات ودورات تجفيف ممتدة وعينات ملوثة. إن اختيار المكون الصحيح يعني العثور على مكون قادر على الوصول بشكل موثوق إلى ضغط التسامي المطلوب الذي يقل عن 100 mTorr. يجب عليك أيضًا التأكد من أن المعدات تتوافق تمامًا مع قدرة الصيانة لفريقك والبنية التحتية لمنشأتك. يشرح هذا الدليل المواصفات الفنية الأساسية وتقنيات المضخات المتاحة اليوم. سوف تتعلم كيفية تقييم وتحديد مضخة التفريغ المثالية للتجفيف بالتجميد . سنغطي مقاييس الحجم الرئيسية، والآليات التشغيلية، وعوامل التكامل المادي لضمان دورات التجفيد الناجحة والمتكررة.

الوجبات الرئيسية

• مستوى الفراغ غير قابل للتفاوض: يجب أن تحقق مضخة التفريغ المجفف بالتجميد باستمرار تفريغًا نهائيًا لا يقل عن 1x10⁻⊃3; ملي بار لتسهيل التسامي الفعال.

• الزيت مقابل الخالي من الزيت: توفر المضخات الدوارة المختومة بالزيت فراغًا عميقًا بتكلفة أولية أقل ولكنها تتطلب صيانة صارمة؛ تعمل مضخات التمرير الجاف على التخلص من تغيرات الزيت ولكنها تحمل نفقات رأسمالية أولية أعلى.

• مسائل الحجم: يجب أن تتوافق سرعة الضخ (CFM أو L/min) مع حجم الغرفة وحمل البخار. إن التضخيم يهدر رأس المال؛ يؤدي تقليل الحجم إلى مخاطر فشل المضخة وفقدان الدفعة.

• التكلفة الإجمالية للملكية هي التي تحدد القرار: يجب أن يزن اختيار مضخة التفريغ على المدى الطويل التكاليف الأولية مقابل النفقات الاستهلاكية (الزيت الفراغي، والمرشحات) ومخاطر التوقف عن العمل.

دور نظام الفراغ في التجفيد

فيزياء التسامي

يسيء العديد من المشغلين فهم كيفية قيام الفراغ بدفع عملية التجفيد. لا تعمل مضخة التفريغ مثل المكنسة الكهربائية المنزلية. لا يمتص الماء فعليًا من منتجك المجمد. وبدلا من ذلك، فإنه يخفض الضغط الجوي داخل الغرفة. ويخفض هذا الضغط بشكل ملحوظ إلى ما دون النقطة الثلاثية للماء. في الظروف القياسية، تحدث النقطة الثلاثية عند 0.01 درجة مئوية و6.11 ملي بار. ومن خلال خفض ضغط الغرفة إلى ما دون هذا الحد، فإنك تغير حدود الحالة الفيزيائية للماء. تسمح هذه البيئة الدقيقة للثلج المتجمد داخل عيناتك بالانتقال مباشرة إلى بخار. إنه يتجاوز الطور السائل تمامًا. وبدون بيئة الفراغ العميقة هذه، يصبح التجفيف الأولي مستحيلاً، وينهار الهيكل المتجمد.

تقسيم العمل

تتطلب دورة التجفيف بالتجميد الناجحة تقسيمًا صارمًا للعمل بين مكونين متميزين. لديك المصيدة الباردة، والتي تسمى غالبًا بالمكثف، ولديك مضخة التفريغ. تلتقط المصيدة الباردة الكمية الهائلة من الرطوبة الخارجة من المنتج وتجمدها. يعالج الأبخرة المتكثفة. تؤدي مضخة التفريغ وظيفة مختلفة تمامًا. إنه يركز بشكل كامل على إزالة الغازات غير القابلة للتكثيف من الغرفة. وتشمل هذه النيتروجين الجوي والأكسجين والتسريبات البسيطة في النظام. إذا قمت بإجبار المضخة على التعامل مع حمل الرطوبة، فسوف تواجه فشلًا كارثيًا في المعدات. يجب أن يحمي المكثف المضخة في جميع الأوقات.

خطر سوء التطبيق

تعاني المضخات القياسية من أضرار جسيمة عند تعرضها لبخار الماء الزائد. تشكل المذيبات المختبرية العدوانية تهديدًا أكبر. إذا قمت بالتشغيل دون اتخاذ تدابير وقائية، فسيتدهور الأداء بسرعة. يتكثف بخار الماء داخل غرفة الضغط. يمتزج هذا الماء مباشرة مع زيت التشحيم. يدمر المستحلب الناتج قدرة الزيت على الغلق والتشحيم. سوف تصدأ المكونات الداخلية. يزداد الاحتكاك، ويتوقف المحرك في النهاية. يجب عليك استخدام تقنيات تشغيلية مثل صابورة الغاز لحماية الآليات الداخلية. المعرفة الصحيحة بالتطبيق تمنع التوقف المكلف وتحمي استثمار رأس المال الخاص بك.

الأنواع الأساسية لمضخات التفريغ لمعدات التجفيف بالتجميد

إن اختيار التكنولوجيا المناسبة لمعدات التجفيف بالتجميد الخاصة بك يحدد موثوقية العملية بشكل عام. تتطلب بيئات المختبر المختلفة أساليب تكنولوجية متميزة لتحقيق النتائج المثلى.

مضخات دوارة دوارة مختومة بالزيت

الآلية ونقاط القوة: تعمل هذه الوحدات كمعيار صناعي بلا منازع لتحقيق ظروف الفراغ العميق. إنها تستخدم دوارًا دوارًا مزودًا بدوارات منزلقة. الآلية بأكملها مغمورة في حمام من الزيت الهيدروكربوني المتخصص. يوفر هذا الزيت التشحيم الحرج. كما أنه يسد الفجوات المجهرية بين الريش وكتلة الجزء الثابت. يسمح ختم السوائل هذا للمضخة بالوصول إلى قدرات الضغط القصوى غير العادية. ستجد أيضًا أنها تتطلب سعر شراء أولي منخفض نسبيًا مقارنة بالتقنيات الجافة الحديثة.

حقائق التنفيذ: لا تزال هذه المشاريع معرضة بدرجة كبيرة للتلوث النفطي. يمكن للرطوبة أو المذيبات القاسية الموجودة في العينات الخاصة بك أن تؤدي إلى تحلل السائل الهيدروكربوني بسرعة. يجب عليك إجراء تغييرات متكررة ومنضبطة للغاية للزيت. نوصي بفحص زجاج رؤية الزيت يوميًا. إذا كان السائل يبدو غائما أو حليبيا، فقد خرق الماء النظام. يجب عليك تصريف الزيت واستبداله على الفور. يؤدي عدم القيام بذلك إلى حدوث مستحلب وتآكل داخلي وفقدان مفاجئ لعمق الفراغ.

الأفضل من أجل: أنها تعمل بشكل مثالي للمنشآت التي تطبق بروتوكولات الصيانة اليومية الصارمة. وتعتمد عمليات تجهيز الأغذية التجارية عليها بشكل كبير. كما تفضل مختبرات الأبحاث المهتمة بالميزانية هذه التقنية للتجفيف بالتجميد المائي القياسي.

مضخات التمرير الجاف

الآلية ونقاط القوة: يستخدم هذا التصميم الحديث حلزونين أرخميديين متشابكين لضغط الغاز وتحريكه. يبقى أحد التمريرين ثابتًا بينما يدور الآخر بشكل غريب الأطوار. أنها تعمل خالية تماما من النفط. يؤدي هذا إلى القضاء تمامًا على مشكلات التغشية الزيتية في جو المختبر الخاص بك. كما أنه يزيل المخاطر الشديدة للتلوث الناتج عن تدفق بخار الزيت إلى غرفة التجفيف النظيفة. لن تضطر أبدًا إلى شراء أو تخزين أو التخلص من نفايات الزيوت الخطرة.

حقائق التنفيذ: إنها تتطلب تكلفة اقتناء أولية أعلى بكثير. تظل الصيانة اليومية في حدها الأدنى بشكل جميل، مما يوفر قدرًا هائلاً من وقت الفني. ومع ذلك، يعتمد التصميم الميكانيكي على أختام الأطراف المركبة PTFE لفصل جيوب الضغط. تتآكل هذه الأختام تدريجيًا مع مرور الوقت. يجب عليك جدولة عمليات استبدال الختم الدوري بشكل دوري. عادةً ما تحدث متطلبات الخدمة هذه كل 8000 إلى 10000 ساعة تشغيل. تتطلب عملية الاستبدال أدوات متخصصة وصبرًا تقنيًا.

الأفضل لـ: نوصي بها بشدة في غرف الأبحاث ومعالجة المكونات الصيدلانية النشطة (API). إنها تناسب أي منشأة تتطلع إلى تقليل أعمال الصيانة المستمرة والقضاء على المخاطر البيئية.

تصميم كيميائي / مضخات هجينة (تطبيقات مخبرية)

الآلية ونقاط القوة: تتطلب التطبيقات الكيميائية المتقدمة معدات متخصصة. غالبًا ما تجمع الوحدات الهجينة بين تقنيات الريشة الدوارة والحجاب الحاجز في بصمة واحدة. يحافظ قسم الحجاب الحاجز على خزان الزيت تحت ضغط سلبي ثابت. يمنع هذا التصميم الذكي المذيبات العدوانية من التكثيف داخل حمام الزيت. تستخدم التصميمات الأخرى الأجزاء الداخلية الصلبة المطلية بـ PTFE (Teflon) لمقاومة الهجوم الكيميائي العدواني. يتعاملون مع المواد القاسية مثل حمض ثلاثي فلورو أسيتيك (TFA) أو الأسيتونيتريل دون عناء.

حقائق التنفيذ: تمثل هذه الوحدات فئة عالية التخصص ومكلفة. سوف تفشل المضخة القياسية الجاهزة للاستخدام بسرعة إذا استخدمتها في تطبيقات المذيبات القوية. سوف تذوب الينابيع الداخلية، وسوف تنتفخ الأختام وتتشقق. يجب عليك الاستثمار في هذه التصميمات المحمية إذا كان سير عملك يتضمن كيمياء معقدة.

الأفضل من أجل: تستخدمها مختبرات الأبحاث وتطبيقات التخليق الكيميائي المتخصصة على نطاق واسع. إنها تتناسب تمامًا مع سير العمل حيث يمثل إطلاق الغازات المسببة للتآكل توقعًا يوميًا.

الجدول: مقارنة تقنيات مضخة الفراغ الأولية

اختيار مضخة الفراغ: الحجم والمواصفات الفنية

يعتمد الاختيار الفعال لمضخة التفريغ بشكل كامل على المطابقة الرياضية الدقيقة. لا يمكنك تخمين المواصفات المطلوبة. يجب عليك مواءمة قدرات المضخة مع هندسة الغرفة ومعلمات العملية.

تحديد مستوى الفراغ النهائي

متطلبات خط الأساس: يتطلب التجفيف بالتجميد الناجح بشكل عام ضغط تشغيل يتراوح بين 0.01 و0.1 ملي بار. في وحدات مختلفة، يترجم هذا إلى ما يقرب من 7.5 إلى 75 mTorr. أنت بحاجة إلى هذه البيئة المستقرة والعميقة لدفع التسامي بكفاءة عبر كعكة المنتج بأكملها.

الهامش الاحتياطي: لا يجب عليك أبدًا شراء مضخة بالكاد تلبي الضغط المستهدف. يجب أن يكون الفراغ النهائي المقدر للمضخة أقل بعقد كامل على الأقل من ضغط التشغيل المطلوب. على سبيل المثال، يجب أن تهدف إلى الحصول على معدل فراغ نهائي يبلغ 1x10⁻⊃3; ملي بار. يمثل هذا المخزن المؤقت الأساسي تسربات بسيطة في النظام، وإطلاق الغازات من الحلقات O، والشيخوخة الميكانيكية العامة بمرور الوقت.

حساب سرعة الضخ (معدل التدفق)

مطابقة الحجم: يظهر معدل التدفق الحجمي للمضخة عادةً بـ CFM (قدم مكعب في الدقيقة) أو L/min (لتر في الدقيقة). يجب أن يظل متناسبًا بشكل مباشر مع حجم المشعب أو الغرفة. تضمن المطابقة الصحيحة أوقات ضخ مقبولة قبل بدء مرحلة التسامي. تقترح القاعدة الأساسية القياسية تحديد حجم معدل التدفق لإخلاء حجم الغرفة في أقل من عشر دقائق.

تجنب الإفراط في المواصفات: يعتقد العديد من المشترين خطأً أن المضخة الأكبر تعمل دائمًا بشكل أفضل. وهذا الافتراض خطير. تخلق المضخة كبيرة الحجم تدفقات غازية عالية السرعة بشكل مفرط. قد تقوم هذه التيارات المضطربة بسحب بلورات الجليد السائبة مباشرة إلى آلية المضخة. والأسوأ من ذلك أن انخفاض الضغط المفاجئ يمكن أن يتسبب في عودة بخار الزيت بعنف إلى غرفة المنتج النظيفة. قم دائمًا بحجم الوحدة بشكل صحيح، ليست صغيرة جدًا ولا كبيرة جدًا.

وظيفة صابورة الغاز

التعامل مع الرطوبة: يلعب صابورة الغاز دورًا حاسمًا في إدارة الرطوبة اليومية. يعمل بمثابة تسرب يمكن التحكم فيه. عند فتح صمام الصابورة، فإنه يقوم بإدخال كمية صغيرة جدًا من الهواء المحيط مباشرة إلى دورة الضغط. يؤدي هذا الإجراء إلى رفع الضغط الجزئي داخل كتلة المضخة. يمنع بخار الماء المتبخر من التكثيف مرة أخرى إلى قطرات سائلة قبل الخروج من منفذ العادم.

المقايضة: يؤدي التشغيل مع فتح صابورة الغاز إلى تقليل مستوى الفراغ النهائي لديك قليلاً. يجبر تدفق الهواء المضخة على العمل بجهد أكبر. يجب عليك تحديد وحدة قوية بما يكفي للتغلب على انخفاض الضغط التفاضلي هذا بينما تظل الصابورة نشطة.

تقييم مخاطر التكامل والتوافق

عند دمج وحدة جديدة في نظام فراغ موجود ، فإن التآزر المادي والتشغيلي هو الأكثر أهمية. يجب عليك التحقق من كل نقطة اتصال قبل الشراء.

التوافق والتعديل التحديثي

معالجة معلمات التكامل المادي بعناية. تحقق دائمًا من أحجام شفة الخاص بك أولاً. تشتمل أحجام المختبرات القياسية غالبًا على تركيبات NW16 أو NW25 أو KF25. يجب عليك شراء الحلقات المركزية الصحيحة والمشابك سريعة التحرير لتتناسب. يجب عليك أيضًا التحقق من توافق خرطوم المكنسة الكهربائية. قطر الخرطوم الضيق جدًا سيخنق سرعة الضخ، مما يجعل المضخة القوية عديمة الفائدة. بالإضافة إلى ذلك، تأكد من جميع المتطلبات الكهربائية. تأكد من أن الجهد الكهربي المتوفر يطابق منشأتك، وتحقق من تكوينات المكونات الإقليمية.

إدارة العادم

يحمي التوجيه الصحيح للعادم بيئة المختبر وموظفيه. تولد وحدات الريشة الدوارة المختومة بالزيت ضبابًا مرئيًا أثناء مرحلة الإخلاء الأولية ذات الضغط العالي. يحتوي هذا الضباب على قطرات زيت مجهرية وخطيرة. يجب عليك تركيب فلتر مخصص لعادم رذاذ الزيت لالتقاط هذه الجزيئات. إذا كنت تقوم بمعالجة مذيبات خطرة، فيجب عليك توجيه العادم المُفلتر مباشرة إلى غطاء دخان معتمد. تعمل مضخات التمرير الجاف على تبسيط إدارة العادم بشكل كبير لأنها لا تصدر أي بخار زيت. ومع ذلك، فإنها لا تزال تستنفد الغازات الكيميائية التي تضخها. يجب عليك تنفيس غازات العملية هذه بأمان بعيدًا عن المشغلين البشريين.

منطق القائمة المختصرة: اتخاذ القرار النهائي

اتبع مصفوفة قرار منظمة لوضع اللمسات الأخيرة على اختيار المعدات الخاصة بك. غالبًا ما يؤدي تخطي الخطوات إلى أجهزة غير متطابقة ومجموعات مخترقة.

1. الخطوة 1: تحديد التطبيق: حدد نوع منتجك الأساسي أولاً. هل تقوم بمعالجة المنتجات الغذائية المائية القياسية التي تولد حمولة بخار ماء يمكن التنبؤ بها؟ أم أنك تتعامل مع مذيبات معملية معقدة تتطلب مقاومة كيميائية صارمة؟ يحدد تطبيقك تقنية المضخة المطلوبة على الفور.

2. الخطوة الثانية: تقييم ثقافة الصيانة: قم بتقييم فريقك بموضوعية. إذا كانت العملية الخاصة بك تفتقر إلى موظفين مخصصين لفحص المعدات اليومية وصيانة السوائل، فأعد النظر في خياراتك. يجب عليك الابتعاد عن الوحدات المغلقة بالزيت نحو تقنية التمرير الجاف لمنع الأعطال التي يمكن الوقاية منها.

3. الخطوة 3: التحقق من التوافق: قارن المواصفات بعناية. تأكد من أن معدل تدفق المضخة المحددة وعمق الفراغ يتماشى بدقة مع الحد الأدنى من المواصفات المعلنة للشركة المصنعة للمجفف بالتجميد. لا تخمن هذه القيم.

4. الخطوة 4: طلب التوثيق: لا تقم أبدًا بشراء المعدات الصناعية بشكل أعمى. تأمين منحنيات الأداء التفصيلية وجداول الصيانة الرسمية وشروط الضمان من الشركة المصنعة. افعل ذلك قبل وقت طويل من الانتهاء من أي أمر شراء.

خاتمة

يتطلب العثور على المثالية لمجفف التجميد مضخة التفريغ توازنًا دقيقًا ومحسوبًا. يجب أن تزن عمق الفراغ النهائي المطلوب مقابل القدرات العملية للتعامل مع الرطوبة. تلعب توقعات الصيانة الواقعية أيضًا دورًا كبيرًا في النجاح التشغيلي على المدى الطويل. نحن نشجع المشترين على النظر إلى ما هو أبعد من سعر الملصق الأولي. قم بتقييم المضخة باعتبارها أحد الأصول المهمة التي تعمل بجد في سير العمل اليومي للتجفيف بالتجميد. تعمل المضخة الموثوقة على حماية منتجك الثمين، وتوفر ساعات لا حصر لها من وقت المعالجة، وتمنع حالات الفشل الفادحة في الدفعات. التركيز بشكل كبير على التوافق التشغيلي والتكامل المادي. قم بإعطاء الأولوية للحجم الحجمي المناسب لضمان عمل نظامك بسلاسة وأمان لسنوات قادمة.

التعليمات

س: هل يمكنني استخدام مضخة تفريغ خارجية مع مجفف التجميد الموجود لدي؟

ج: نعم، يمكنك عادةً دمج مضخة تابعة لجهة خارجية. ومع ذلك، يجب عليك التأكد من التوافق المادي والتشغيلي الصارم. تأكد من أن تركيبات الحافة وأقطار الخراطيم تتوافق تمامًا مع منافذ الغرفة الخاصة بك. تحقق دائمًا مما إذا كان استخدام مضخة ما بعد البيع يلغي ضمان الشركة المصنعة المحدد. وأخيرًا، تأكد من أن الجهد الكهربي وسحب التيار يتطابقان مع مصدر الطاقة الإقليمي الخاص بك قبل إجراء أي اتصال.

س: كم مرة يجب أن أغير الزيت في مضخة التجفيف بالتجميد الدوارة؟

ج: يعتمد تردد الصيانة بشكل كامل على تردد الاستخدام وحمل البخار. بالنسبة للاستخدام القياسي، يمكنك تغييره كل بضعة أسابيع. يجب عليك إجراء فحص بصري موجز قبل كل دفعة. إذا بدا الزيت غائما أو حليبيا، فقد تلوثته الرطوبة. يجب عليك إجراء استبدال فوري للسوائل لمنع الصدأ والتآكل الداخلي.

س: لماذا يدخن مضخة التفريغ الخاصة بي أثناء دورة التجفيف بالتجميد؟

ج: ما يظهر على شكل دخان هو في الواقع رذاذ زيتي. يحدث هذا بشكل روتيني أثناء مراحل الضخ عالي الضغط عندما يكون حجم الهواء المتحرك عبر الوحدة مرتفعًا. إنه يمثل التشغيل العادي، وليس عطلًا ميكانيكيًا. لإدارة هذه المشكلة بشكل صحيح، يجب عليك تثبيت مرشح رذاذ العادم على مخرج المضخة. يلتقط هذا المكون الضباب ويحافظ على هواء المختبر الخاص بك آمنًا ونظيفًا.

س: هل مضخة الحجاب الحاجز كافية للتجفيف بالتجميد؟

ج: نادرًا ما تصل مضخة الحجاب الحاجز القياسية إلى مستويات الفراغ العميق اللازمة للتجفيف بالتسامي الأولي. لقد أثبتت أنها شديدة المقاومة للمواد الكيميائية وأداءها جيد بشكل استثنائي في التطبيقات الخشنة. ومع ذلك، فإن حدود الضغط النهائي الخاصة بها عادة ما تجعلها غير كافية كحلول قائمة بذاتها. غالبًا ما تعمل بشكل مثالي كمضخات دعم قوية في أنظمة التفريغ المعقدة ومتعددة المراحل بدلاً من وحدات التجفيف بالتجميد الأولية.
