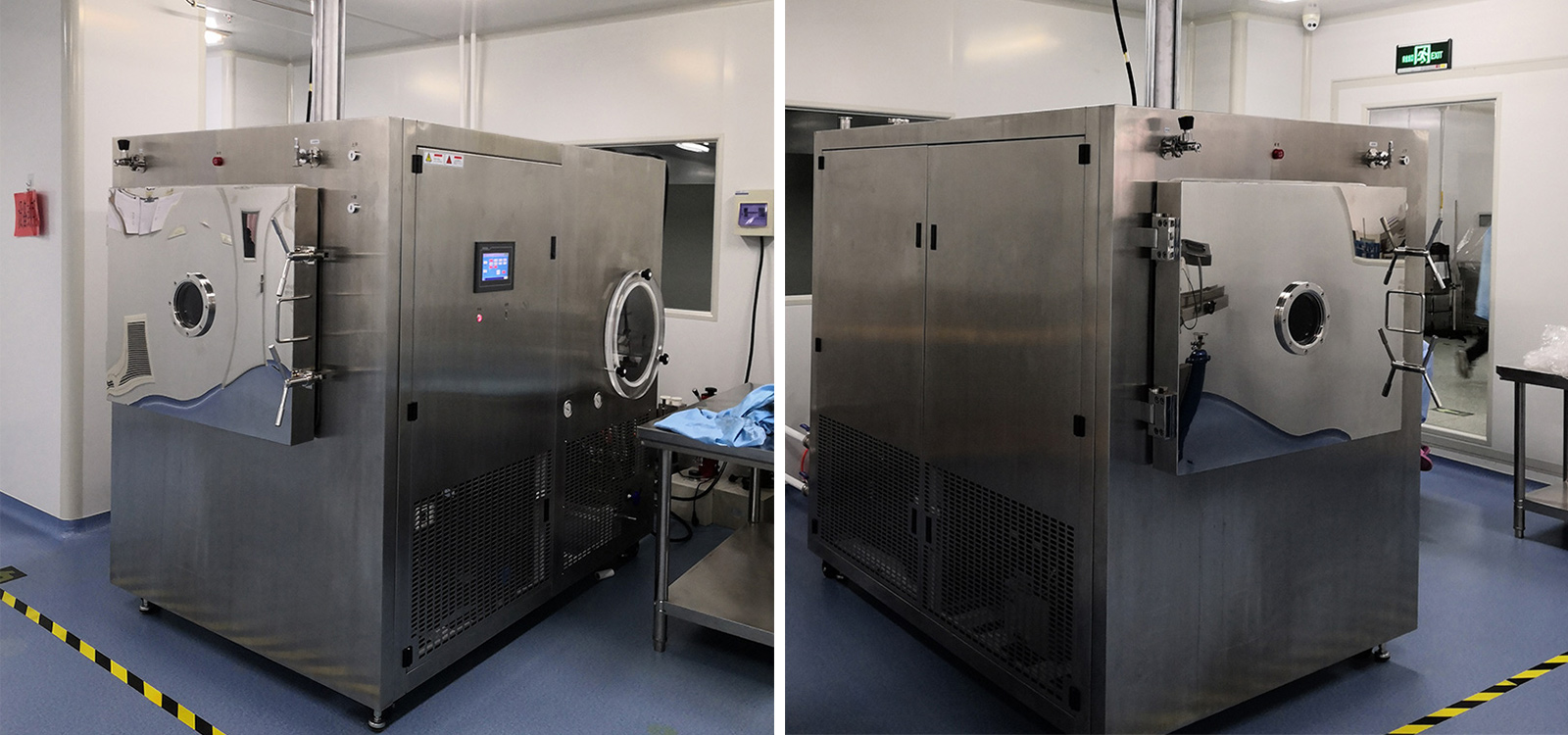

كيفية اختيار منطقة الرف المناسبة لمجفف التجميد

يعد اختيار منطقة الرف الصحيحة هو القرار الأكثر أهمية الذي تتخذه عند تحديد معدات التجفيف بالتجميد. إذا بالغت في التقدير، فإنك تهدر النفقات الرأسمالية إلى جانب مساحة المختبر القيمة. إذا قللت من تقديرها، فإنك ستؤدي إلى إنشاء اختناقات شديدة في إنتاجية المعالجة. سواء كنت تقوم بتوسيع نطاق بروتوكولات المختبر أو توحيد الإنتاج التجريبي، فإن مساحة الرف تملي عليك أكثر من مجرد القدرة المادية. إنه يحدد بشكل فعال مدى كفاءة حدوث عملية التسامي. يعتمد نقل الحرارة على الاتصال الجسدي. تؤدي مساحة الرف المحدودة إلى فرض عمليات صب أعمق للمنتج، مما يؤدي إلى إطالة مدة الدورات بشكل كبير والمخاطرة بفشل الدفعة. يوفر هذا الدليل إطارًا قائمًا على الأدلة لتقييم احتياجاتك التشغيلية الحقيقية. نستكشف كيفية حساب مساحة الرف المطلوبة بدقة بناءً على الديناميكا الحرارية. سوف تتعلم أيضًا تحديد حجم حاويات معينة والتغلب على القيود المادية لدمج المعدات الجديدة في البنية التحتية لمنشأتك.

الوجبات الرئيسية

• تحدد منطقة الرف الحد الأقصى لحجم الدفعة بشكل مباشر وتؤثر على أوقات الدورات بناءً على ديناميكيات نقل الحرارة.

• يتطلب الحساب الدقيق لسعة مجفف التجميد مراعاة كل من البصمة المادية للحاويات الخاصة بك والقدرة القصوى لتكثيف الثلج في النظام.

• سعة قارورة المجفف بالتجميد محدودة ليس فقط بأبعاد الرف الأفقي، ولكن أيضًا بالتخليص الرأسي ومتطلبات آلية السداد.

• يجب أن يأخذ التنفيذ في العالم الحقيقي في الاعتبار متطلبات البصمة الثانوية، بما في ذلك مضخات التفريغ، وعربات/مقاعد الخدمة الشاقة، والتخليص الحراري.

مشكلة العمل: لماذا تعتبر منطقة الرف هي الحد الأساسي للإنتاجية لديك

تتجاوز منطقة الرف البعد المادي البسيط. إنه يمثل الحد الوظيفي لسطح نقل الحرارة. في عملية التجفيد، تملي منطقة الاتصال الكفاءة. تنتقل الحرارة من الرف الذي يتم التحكم في درجة حرارته مباشرة إلى منتجك. إذا كانت مساحة الرف صغيرة جدًا بالنسبة للحجم المطلوب، فعادةً ما يقوم المشغلون بصب طبقات منتج أكثر سمكًا للتعويض. هذا النهج يكسر بشكل أساسي عملية التجفيف بالتجميد.

تعمل الطبقات السميكة على زيادة أوقات التجفيف الأولية بشكل كبير. يحدث التسامي عند السطح البيني الجليدي داخل المنتج. عندما تجف الطبقة العليا، فإنها تشكل مصفوفة مسامية. يجب أن ينتقل البخار عبر هذه المصفوفة المجففة للهروب. يؤدي الصب الأعمق إلى زيادة مقاومة البخار، مما يؤدي إلى حبس الرطوبة ورفع درجة حرارة المنتج قبل الأوان. حتى المكثف القوي بشكل استثنائي لا يمكنه تعويض ضعف نقل الحرارة على مستوى الرف. يحدث عنق الزجاجة التسامي دائمًا داخل حاوية المنتج.

يواجه مديرو المرافق مخاطر تنفيذ كبيرة عند سوء تقدير متطلبات الرف. إن الحصول على الحجم الخاطئ يحمل تكاليف تشغيلية باهظة.

• تصغير الحجم: تجبر الأرفف الصغيرة المشغلين على تشغيل دفعات متتالية متتالية. يمكنك زيادة متطلبات العمالة بشكل كبير. كما أنك تعمل أيضًا على تسريع تآكل الماكينة، مما يعرضك لخطر فشل الضاغط مبكرًا.

• الحجم الزائد: الرفوف الضخمة تخلق مشاكل مختلفة. تقوم بتشغيل دورات غير فعالة، مما يؤدي إلى إهدار الطاقة والنيتروجين. أنت تستهلك مساحة مفرطة من غرف الأبحاث أو المقاعد دون مبرر. التكاليف الأولية تتضخم دون داع.

حساب سعة المجفف بالتجميد: الإطار الأساسي

قم بتقييم التخطيط الرياضي بدلاً من الاعتماد على مطالبات الحجم العامة. غالبًا ما يعلن المصنعون عن الحجم الإجمالي للغرفة. تعتمد القدرة الحقيقية بشكل كبير على هندسة المنتج والديناميكا الحرارية. يعمل الحساب الدقيق لسعة المجفف بالتجميد على حماية منتجك وأجهزتك.

المعالجة بالجملة (الصواني/الملاط)

تتطلب المواد السائبة إدارة صارمة للعمق. استخدم معادلة موثوقة: الحجم الإجمالي = مساحة الرف × ​​العمق الأمثل للمنتج. نوصي بشدة بالحفاظ على عمق المنتج بين 10 مم و15 مم. يضمن هذا النطاق التسامي الفعال وتدفق البخار الذي يمكن التحكم فيه.

إن تجاوز العمق الأمثل يولد مقاومة عالية للبخار. أنت تخاطر بالذوبان مرة أخرى، مما يدمر صلاحية المنتج بالكامل. تظل الأجزاء السفلية من الدرج مجمدة بينما تنهار الأقسام العلوية. يجب عليك موازنة متطلبات الحجم مع حقائق معدل التبخر. إن توزيع نفس الحجم على مساحة رف أكبر يؤدي دائمًا إلى دورة أسرع وأكثر أمانًا.

سعة المكثف مقابل منطقة الرف

الحفاظ على توازن النظام الدقيق. يجب ألا يتجاوز إجمالي حجم الرطوبة على الرفوف 80% من السعة القصوى لمكثف الثلج المعلن عنها من قبل الشركة المصنعة. توفر هذه النسبة عدسة تقييم حاسمة أثناء الشراء.

توفر قاعدة 80% هذه هامش أمان إلزاميًا. يمنع تجاوز الرطوبة تماما. إذا تم تحميل المكثف بشكل زائد، يتراكم الجليد ويمنع تدفق البخار. ثم ينتقل البخار غير المكثف مباشرة إلى مضخة التفريغ. يؤدي التلوث بالزيت إلى تدمير مضخات التفريغ بسرعة. إن موازنة سعة الرف مع حدود المكثف تحمي استثمار رأس المال الخاص بك.

تحديد سعة قارورة المجفف بالتجميد لسير العمل في المختبر

تتطلب سير العمل في المختبر تخطيطًا محددًا للأبعاد. يواجه المقيمون الذين يبحثون عن مجفف التجميد للبحث والتطوير للاختبارات الصيدلانية أو التقنية الحيوية أو الاختبارات القياسية قيودًا فريدة. تقدم القوارير أوجه قصور هندسية مقارنة بالصواني المسطحة.

رياضيات القارورة (القيود الأفقية)

حساب المساحة القابلة للاستخدام بدقة. لا يمكنك ببساطة تقسيم مساحة الرف حسب مساحة قاعدة القارورة. تترك الأسطوانات فجوات فارغة عند تجميعها معًا. استخدم طريقة الحساب هذه: عرض الرف القابل للاستخدام × عمق الرف القابل للاستخدام ÷ (قطر القارورة الخارجي + مربع التسامح 1 مم).

يجب عليك أيضًا مراعاة 'تأثير الحافة'. تجف القوارير الموجودة على المحيط الأقصى بشكل أسرع بكثير بسبب الحرارة المشعة المنبعثة من جدران الحجرة. غالبًا ما تترك بروتوكولات البحث والتطوير الهامة حافة مخزن مؤقت فارغة. يقلل هذا المخزن المؤقت من سعة قارورة المجفف بالتجميد العملية بنسبة 5% إلى 10%. يؤدي تجاهل هذا المخزن المؤقت إلى ضمان مستويات رطوبة غير متناسقة عبر مجموعتك.

1. قم بقياس الأبعاد الداخلية الدقيقة لمساحة الرف القابلة للاستخدام.

2. قم بقياس القطر الخارجي للقارورة باستخدام الفرجار الرقمي.

3. أضف تسامحًا بمقدار 1 مم إلى القطر الخارجي للتعامل مع الخلوص.

4. قم بتربيع البعد الإجمالي للقنينة لمراعاة بصمة تعبئة الشبكة.

5. قم بتقسيم مساحة الرف على بعد القنينة المربعة.

6. طرح 10% لحساب المنطقة العازلة للحرارة المشعة.

التخليص العمودي والتوقف

تصبح منطقة الرف الأفقية عديمة الفائدة إذا كانت مسافة الرف قصيرة جدًا. تشير خطوة الرف إلى المسافة العمودية بين الرفوف المكدسة. يجب أن تستوعب ارتفاع القارورة بالإضافة إلى السدادة المدخلة جزئيًا.

تتطلب آليات التوقف مساحة سفر عمودية إضافية. عند انتهاء الدورة، تقوم الكباش الهيدروليكية أو الهوائية بضغط الأرفف معًا. تقوم الأرفف بضغط السدادات بالكامل داخل القوارير تحت فراغ. تحقق دائمًا من تباعد الرفوف القابل للتعديل إذا كنت تستخدم أحجام قارورة متعددة عبر مشاريع مختلفة. أرفف الملعب الثابتة تحد بشدة من تطوير البروتوكول في المستقبل.

البصمة المادية وحقائق التكامل المختبري

تؤثر ترقية منطقة الرف بشكل كبير على جاهزية المنشأة. قم بمعالجة هذه القيود البيئية في وقت مبكر من عملية الشراء الخاصة بك. تتطلب سعة الرف الأكبر بنية تحتية داعمة أقوى.

الوزن والدعم البنية التحتية

تحمل الوحدات ذات الرفوف العالية وزنًا استثنائيًا. تضيف الغرف السميكة المصنوعة من الفولاذ المقاوم للصدأ والضواغط شديدة التحمل ومضخات السوائل الحرارية حجمًا هائلاً. تحتاج الأنظمة الموضوعة على الطاولة أو الأنظمة التجريبية إلى دعم هيكلي يتجاوز بكثير الحدود المختبرية القياسية.

استخدم عربات ذات قدرة تحميل أو طاولات مقواة من الفولاذ المقاوم للصدأ. غالبًا ما تعاني مقاعد المختبر القياسية من مشكلات التذبذب أثناء دورات الضاغط المكثفة. تعمل الاهتزازات على تعطيل التركيبات السائلة الحساسة قبل أن تتجمد تمامًا. قم بتقييم حدود حمل الأرضية إذا قمت بالانتقال إلى وحدة تجريبية متعددة الرفوف.

الإخراج الحراري والتهوية

تتطلب الأرفف الأكبر حجمًا ضواغط أكبر للتبريد والتدفئة. يولد التبادل الديناميكي الحراري عادمًا حراريًا كبيرًا. خطط لقدرة التدفئة والتهوية وتكييف الهواء (HVAC) الكافية للتعامل مع زيادة إنتاج وحدة حرارية بريطانية (BTU).

إذا ارتفعت درجة حرارة الغرفة المحيطة، فإن أداء المجفف بالتجميد يتدهور بسرعة. تكافح المكثفات للحفاظ على درجات حرارة منخفضة للغاية في البيئات الحارة. يمنع الهواء المحيط الدافئ سائل التبريد من التخلص من الحرارة بشكل فعال. تبقى تصاريح التهوية المناسبة حول الهيكل غير قابلة للتفاوض لتحقيق نجاح ثابت للدفعة.

وضع مضخة فراغ

تتطلب الغرف الأكبر حجمًا بشكل طبيعي مضخات تفريغ CFM أعلى. يتطلب إخلاء غرفة ضخمة بسرعة إزاحة حجمية خطيرة. تتطلب هذه المضخات الصناعية مساحة أرضية إضافية.

خطط لتوجيه عادم رذاذ الزيت على الفور. مضخات دوارة دوارة مختومة بالزيت تنبعث منها بخار زيت مجهري أثناء مرحلة الضخ الأولية. يجب عليك توجيه هذا العادم إلى غطاء الدخان أو فتحة التهوية الخارجية. بالإضافة إلى ذلك، تنفيذ استراتيجيات التخفيف من الضوضاء. تولد المضخات عالية السعة ضوضاء مستمرة للطائرات بدون طيار، مما يؤدي إلى تعطيل بيئات المختبر الهادئة.

منطق القائمة المختصرة: اختيار المقياس المناسب لخريطة الطريق الخاصة بك

قم بمطابقة القيود المكانية الحالية بشكل مباشر مع توقعات النمو المستقبلية. يتطلب تحديد فئة الوحدة موازنة الميزانية مع الإنتاجية اللازمة.

الفوق مقابل الطيار مقابل الإنتاج الصغير

افهم القيود الصارمة لكل طبقة من المعدات قبل طلب عروض الأسعار.

• الأنظمة الموضوعة على الطاولة (عادة <0.2 متر مربع): الأنسب لإثبات المفهوم في المرحلة المبكرة. لديهم قدرة قارورة مقيدة للغاية. عادة ما يفتقرون إلى آليات إيقاف قوية. استخدامها لدراسات الجدوى الأساسية.

• الأنظمة التجريبية والبحث والتطوير (0.2 إلى 1.0 متر مربع): المكان المثالي لتطوير البروتوكول ورسم الخرائط على نطاق واسع. أنها تسمح باختبار دفعة ذات دلالة إحصائية. إنها توفر وحدات إنتاج تعكس التحكم الدقيق في درجة حرارة الرف.

• أنظمة الإنتاج (> 1.0 متر مربع): وحدات قائمة على الأرض مصممة خصيصًا للإنتاج التجاري. إنها تتطلب غرفًا نظيفة مخصصة، ومرافق ذات أنابيب صلبة، واستثمارات رأسمالية ضخمة.

عمل الخطوة التالية

قم بمراجعة أبعاد الحاوية الدقيقة لمختبرك اليوم. قم بقياس أحجام الدرج والأقطار الخارجية للقنينة بدقة. ارسم معيار "الحد الأقصى للدفعة المطلوبة" على الورق. احسب المساحة المطلوبة باستخدام الصيغ المذكورة أعلاه. اطلب عروض الأسعار من الشركات المصنعة فقط بعد إنشاء خط الأساس الرياضي هذا.

خاتمة

يتطلب تحديد حجم نظام التجفيد تحقيق التوازن بين الديناميكا الحرارية والهندسة الفيزيائية ومساحة المنشأة المتاحة. اعتمد مشترياتك بشكل صارم على النماذج الرياضية بدلاً من حدود المعدات النظرية. إعطاء الأولوية للقياسات الدقيقة للعلبة والقنينة قبل اختيار أي جهاز. التحقق من البنية التحتية للمرافق، وتحديدًا سعة تبريد نظام التدفئة والتهوية وتكييف الهواء (HVAC)، وحدود وزن الطاولة، قبل وقت طويل من التسليم. أخيرًا، اتصل ببائعي المعدات بأرقام ثابتة تبرر مساحة الرف المطلوبة لديك، مما يضمن أن استثمارك يتوافق تمامًا مع أهداف الإنتاجية الخاصة بك.

التعليمات

س: هل يمكنني ملء الأدراج بشكل أعمق إذا نفدت مساحة الرف؟

ج: لا. يؤدي ملء الصواني بشكل أعمق إلى إنشاء مصفوفة منتج سميكة تقاوم تدفق البخار. يؤدي هذا الإجراء إلى زيادة أوقات التجفيف الأولية بشكل كبير ويحبس الرطوبة. غالبًا ما يؤدي التسامي المقيد إلى ذوبان المنتج أو الانهيار الهيكلي الكامل، مما يؤدي إلى تدمير الدفعة بأكملها.

س: هل تعني مساحة الرف الأكبر أوقات تجفيف أسرع؟

ج: تسمح لك مساحة الرف الأكبر بمعالجة دفعات أكبر في وقت واحد، ولكنها لا تعمل على تسريع وقت التجفيف المتأصل. تعتمد سرعة التسامي على سمك المنتج ودرجة حرارة الرف وعمق الفراغ. ومع ذلك، فإن نشر حجم ثابت من المنتج على مساحة أكبر يقلل من السُمك، وبالتالي يسرع الدورة.

س: ما مقدار المساحة العازلة التي يجب أن أحسبها لسعة قارورة المجفف بالتجميد؟

ج: نوصي بخصم 5% إلى 10% من العدد الأقصى النظري للقنينة. يمثل هذا الخصم التعبئة اليدوية غير الكاملة، وتخليص المناولة الضروري، والمخزن المؤقت لتأثير الحافة الحرج اللازم لمنع التجفيف غير المتساوي بالقرب من جدران الغرفة المشعة.
