مجففات تجميد الببتيد: توافق المذيبات وإعداد الأعلاف بعد HPLC

يمثل انتقال الببتيدات من تنقية التحليل اللوني السائل عالي الأداء للمرحلة العكسية (RP-HPLC) إلى المساحيق المستقرة والمجففة بالتجميد عنق الزجاجة سيئ السمعة للمختبرات ومنشآت الإنتاج على حدٍ سواء. يظهر الشطف بشكل روتيني محملاً بالمذيبات العدوانية مثل الأسيتونيتريل (ACN) وحمض ثلاثي فلورو أسيتيك (TFA). تعمل هذه الخلائط على تعقيد عملية التجفيف الفورية وتهدد صلاحية المنتج وسلامة الأجهزة.

الإدارة غير السليمة للمذيبات تحمل عقوبات تشغيلية شديدة. أنت تخاطر بإتلاف دفعات الببتيد عالية القيمة، وتعاني من تلف شديد في مضخة التفريغ، والتعامل مع انهيار الكعكة الكارثي. لا تستطيع معدات التجفيف بالتجميد القياسية معالجة كميات كبيرة من الغازات الحمضية أو المتطايرة دون التعرض للتحلل السريع.

ويتطلب النجاح في هذا التحول اتباع نهج منضبط ذي شقين. أولاً، يجب عليك تنفيذ إستراتيجيات صارمة لإعداد الأعلاف لتقليل أحمال المذيبات. ثانيًا، يجب عليك اختيار نظام قوي مصمم خصيصًا لمقاومة المواد الكيميائية. سنستكشف مواصفات الأجهزة الدقيقة وبروتوكولات الإعداد وخطوات الامتثال اللازمة لحماية منتجك وتوسيع نطاق عملياتك بنجاح.

الوجبات الرئيسية

• يؤدي التجميد المباشر لمخاليط الأسيتونيتريل (ACN) أو حمض ثلاثي فلورو أسيتيك (TFA) عالي التركيز إلى ذوبان سهل الانصهار وفشل المعدات؛ إعداد الأعلاف غير قابل للتفاوض.

• يتطلب مجفف تجميد الببتيد المتخصص تكوينات أجهزة محددة، بما في ذلك مكثفات ذات درجة حرارة منخفضة للغاية (≥ -85 درجة مئوية) ومكونات مقاومة للتآكل، للتعامل مع الغازات المتطايرة.

• يتطلب الانتقال من البروتوكولات على نطاق المختبر إلى مجفف التجميد GMP تسجيلًا صارمًا للبيانات، والتحقق من صحة الوصفة، وآليات التحكم الحراري القابلة للتطوير.

• يؤدي تقييم المعدات بناءً على توافق المذيبات إلى تقليل تكاليف الصيانة على المدى الطويل ويضمن معدلات أعلى لاسترداد الببتيد.

عنق الزجاجة من HPLC إلى Lyophilization: لماذا يهم توافق المذيبات

تتعامل معظم أجهزة التجفيف بالتجميد القياسية مع المحاليل المائية بكفاءة. إنهم يعتمدون على التسامي المباشر لجليد الماء إلى بخار تحت فراغ عميق. ومع ذلك، فإن الواقع التجاري لإنتاج الببتيد يقدم متغيرًا معقدًا: تحتوي شطف RP-HPLC عادةً على نسب عالية من الماء الممزوج إلى جانب ACN والمخازن المؤقتة القاسية مثل TFA أو حمض الفورميك. معالجة هذه الشطافات من خلال وحدة قياسية تخلق اختناقات فيزيائية وميكانيكية فورية.

السلوك الحراري لـ ACN والماء

يغير الأسيتونيتريل بشكل جذري الديناميكيات الحرارية لخليط المنتج الخاص بك. إنه يخفض نقطة التجمد ويخلق مخاليط سهلة الانصهار ذات درجة حرارة منخفضة. تقاوم هذه الخلائط التصلب الكامل عند درجات حرارة ما قبل التجميد القياسية، وغالبًا ما تظل سائلة جزئيًا حتى عند -40 درجة مئوية. إذا قمت بتطبيق فراغ عميق على خليط يحتوي على ACN غير مجمد، فإن المذيب السائل سوف يغلي بقوة بدلاً من أن يتسامى. يدمر هذا الغليان بنية كعكة الببتيد، مما يؤدي إلى فقدان المواد ودورات تجفيف غير منتظمة.

مخاطر المعدات الشديدة

تعمل المصائد الباردة القياسية عادةً في نطاق -50 درجة مئوية إلى -85 درجة مئوية، مما يلتقط بخار الماء بشكل مثالي. ومع ذلك، المذيبات المتطايرة مثل ACN تمتلك نقاط تجمد أقل بكثير في ظل ظروف الفراغ. إنها تتجاوز بسهولة المكثفات القياسية في شكل بخار. بمجرد تجاوز هذه المذيبات للمصيدة الباردة، فإنها تهاجر مباشرة إلى مضخة التفريغ. في المضخة الدوارة التقليدية، تقوم ACN بتجريد زيت التشحيم، مما يقلل من كفاءة الفراغ، ويؤدي في النهاية إلى فشل المضخة الكارثي. يجب أن تحبس هذه الأبخرة قبل أن تصل إلى مضخاتك الميكانيكية.

عامل TFA

وبعيدًا عن التقلبات، يجب عليك مراعاة التآكل الشديد. يعتبر حمض ثلاثي فلورو أسيتيك شديد العدوانية تجاه مواد التصنيع التقليدية. يؤدي التعرض المتكرر للغازات المنبعثة من TFA إلى حفر غرف الفولاذ المقاوم للصدأ القياسية 304 بسرعة. كما أنه يؤدي إلى تحلل الحشيات المطاطية القياسية والأختام الفراغية، مما يؤدي إلى حدوث تسربات دقيقة. عند التفكير في استخدام مُجفد دوائي لسير عمل الببتيد، يجب عليك التحقق من أن مواد الحجرة وتركيبات الختم يمكن أن تتحمل التعرض الحمضي لفترة طويلة.

خطوات تحضير الأعلاف الحرجة قبل التجفيد

نظرًا لأن المذيبات القوية تشكل مخاطر عالية على منتجك ومعداتك النهائية، يصبح إعداد العلف المناسب أمرًا إلزاميًا. لا يمكنك ببساطة تحميل أجزاء HPLC الخام مباشرة إلى غرفة التجفيف. نوصي بسلسلة منظمة من خطوات التحضير لتحسين التغذية السائلة للتسامي.

استراتيجيات ما قبل التركيز

يمثل تقليل حمل المذيبات الأولي الخطوة التحضيرية الأكثر أهمية. هدفك هو خفض تركيز ACN إلى أقل من 10% إلى 15% قبل بدء عملية التجميد. عن طريق إزالة الجزء الأكبر من المذيب المتطاير، يمكنك رفع درجة حرارة انهيار الخليط. يتيح لك هذا التعديل استخدام درجات حرارة التجفيف الأولية القياسية دون المخاطرة بذوبان المنتج.

التبخر مقابل التجفيد

العديد من مهندسي العمليات ينظرون خطأً إلى التبخر والتجفيد على أنهما تقنيات متنافسة. بالنسبة لكسور RP-HPLC، فإنها تعمل كتسلسل ضروري. يعد التبخر الدوار أو التركيز بالطرد المركزي بمثابة سلف إلزامي للتجفيف بالتجميد. يجب عليك استخدام التبخر الفراغي لوميض الجزء الأكبر من ACN بسرعة. بمجرد الحصول على محلول مائي في الغالب يحتوي على الببتيد المركز، يمكنك بعد ذلك نقل المادة إلى المجفف بالتجميد لإزالة الرطوبة بشكل نهائي ولطيف.

تبادل المذيبات وتحويل الملح

تمثل أملاح TFA تحديات استقرار طويلة المدى للعديد من الببتيدات الصيدلانية. كما أنها تساهم في التدهور الحمضي لمعداتك. نحن نوصي بشدة بإجراء تبادل المذيبات لمبادلة أملاح TFA العدوانية ببدائل أكثر استقرارًا. يؤدي تحويل منتجك إلى أملاح الأسيتات أو الهيدروكلوريد إلى تحسين الاستقرار النهائي للكعكة المجففة بالتجميد بشكل كبير. كما أنه يحد من كمية البخار المسبب للتآكل الذي يصل إلى المكثف، وبالتالي يطيل عمر أجهزتك.

بروتوكولات ما قبل التجميد

إن كيفية تجميد الأعلاف المركزة تحدد نجاح مرحلة التجفيف الأولية. يعد التحكم في حجم بلورات الجليد أمرًا بالغ الأهمية لمنع الانهيار الكلي.

1. التجميد السريع: يؤدي غمر القوارير في النيتروجين السائل أو استخدام مجمدات منخفضة للغاية إلى إنشاء بلورات ثلجية صغيرة جدًا. تعمل هذه الطريقة على زيادة مساحة السطح إلى أقصى حد ولكنها غالبًا ما تخلق مقاومة عالية لتدفق البخار أثناء التسامي.

2. التلدين الحراري: يمكنك تحسين بنية الكعكة عن طريق تقلب درجة الحرارة. بعد التجميد الأولي، ارفع درجة حرارة الرف قليلاً فوق درجة حرارة التزجج، ثم احتفظ به ثم قم بتجميده مرة أخرى. تشجع هذه العملية على نضج أوستفالد، حيث تندمج بلورات الثلج الصغيرة لتشكل بلورات أكبر، مما يخلق مسام أوسع لخروج البخار بشكل أسرع.

أفضل الممارسات: قم دائمًا بإجراء التحليل الحراري، مثل قياس السعرات الحرارية بالمسح التفاضلي (DSC)، على خليط الببتيد المحدد لديك لتحديد التزجج الدقيق ونقاط الانصهار سهلة الانصهار قبل تصميم بروتوكول التجميد الخاص بك.

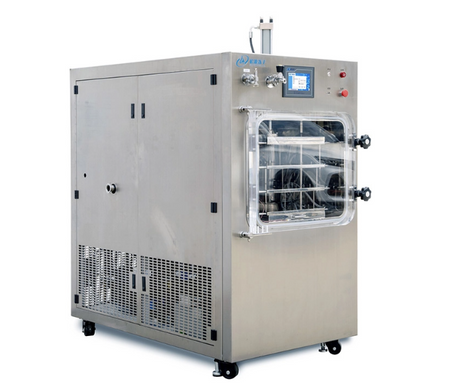

تقييم مجفف تجميد الببتيد: قدرات الأجهزة الأساسية

عند وضع قائمة مختصرة للمعدات، يعد تعيين المتطلبات الفنية مباشرةً لموثوقية الإنتاج لديك أمرًا بالغ الأهمية. يتطلب المصمم خصيصًا لهذا الغرض مجفف تجميد الببتيد هندسة داخلية متميزة للبقاء على قيد الحياة عند التعرض اليومي لملامح المذيبات العدوانية.

يوضح الرسم البياني أدناه مدى تأثير قدرات الأجهزة المتخصصة بشكل مباشر على نتائج التصنيع لديك.

مواصفات الأجهزة للمذيبات العدوانية

متطلبات درجة حرارة المكثف

لالتقاط المذيبات مثل ACN بأمان، تحتاج إلى قوة احتجاز حرارية كبيرة. لن يكون المكثف القياسي -50 درجة مئوية كافيًا. يجب عليك تحديد نظام تبريد متسلسل قادر على خفض درجات الحرارة إلى ما بين -85 درجة مئوية و-105 درجة مئوية. تعمل درجات الحرارة المنخفضة للغاية هذه على تجميد المذيبات المتطايرة على ملفات المكثف قبل أن تتمكن من الخروج من نظام الغرفة.

تدابير مقاومة التآكل

يجب عليك فحص المواد المبللة داخل الجهاز. تأكد من أن الشركة المصنعة تستخدم الفولاذ المقاوم للصدأ 316L للغرفة والأرفف، حيث أنها توفر مقاومة فائقة للكلوريد والحفر الحمضية مقارنة بالسبائك القياسية. بالإضافة إلى ذلك، اطلب المكونات المغلفة بـ PTFE والمواد المتعددة المتخصصة. إن ترقية الحلقات الدائرية وحشيات الأبواب إلى مواد مطاطية كيميائية عالية الجودة تمنع تسرب البخار وتحافظ على مستويات فراغ عميقة.

حماية نظام الفراغ

تعمل مضخة التفريغ الخاصة بك كقلب النظام. تفشل مضخات الريشة الدوارة التقليدية المختومة بالزيت بسرعة عند تعرضها لـ ACN وTFA. نوصي بتقييم المضخات اللولبية المقاومة للمواد الكيميائية، والمعروفة أيضًا بالمضخات الجافة. نظرًا لأنها لا تستخدم الزيت في الغلق، فإن أبخرة المذيبات تمر عبرها دون إتلاف أي مواد تشحيم. وبدلاً من ذلك، إذا كان يجب عليك استخدام مضخة محكمة الغلق بالزيت، فتأكد من تضمين مصيدة باردة ثانوية للنيتروجين السائل أو مصيدة كيميائية مضمنة لاعتراض الأبخرة العدوانية.

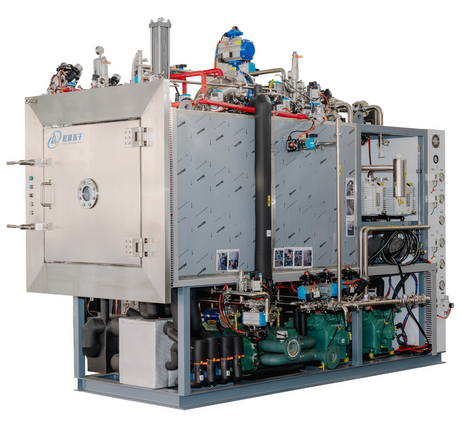

قابلية التوسع والامتثال: الانتقال إلى مجفف التجميد الصيدلاني الحيوي

يؤدي الانتقال من مختبر الأبحاث إلى الإنتاج التجاري إلى تغيير متطلبات المعدات الخاصة بك بشكل أساسي. مع نمو أحجام الدفعات، يتقلص هامش الخطأ. يجب عليك التحول من التجفيف البسيط القائم على المشعب إلى الأنظمة القائمة على الرفوف التي يتم التحكم فيها بشكل كبير.

حقائق التوسع

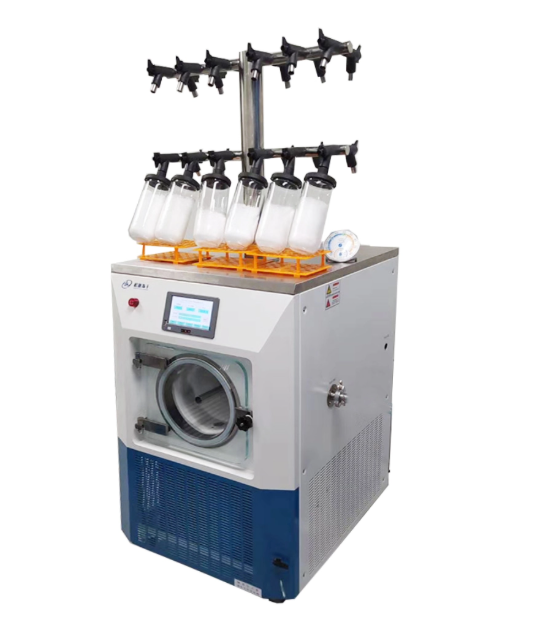

في بيئة المختبر، يقوم المستخدمون في كثير من الأحيان بربط قوارير مستديرة القاع بالمشعبات الخارجية. على الرغم من فعاليتها بالنسبة للعينات الصغيرة المنفصلة، ​​إلا أن هذه الطريقة توفر تحكمًا حراريًا ضعيفًا وقابلية للتوسع صفر. تتطلب العمليات التجارية تجفيفًا على الرفوف للصواني السائبة أو لآلاف القوارير الفردية. يضمن هذا الانتقال حركية تجفيف موحدة عبر الدفعة بأكملها، مما يسمح لك بالتحقق من صحة وصفة متسقة وقابلة للتكرار.

الحاجة إلى التوحيد الحراري

يصبح التحكم الدقيق في درجة حرارة الرف أمرًا بالغ الأهمية على نطاق واسع. يجب عليك تجنب النقاط الساخنة أو الباردة داخل غرفة التجفيف، حيث أنها تسبب عدم تناسق الدفعة. ابحث عن أرفف متداولة بالسوائل ومجهزة بقنوات أفعوانية داخلية. ويضمن زيت السيليكون الذي يدور عبر هذه القنوات تجانسًا دقيقًا لدرجة الحرارة عبر كل بوصة مربعة من سطح الرف، مما يضمن أن كل قارورة تواجه ظروف تسامي متطابقة.

معايير الامتثال لـ GMP

تطالب الهيئات التنظيمية برقابة صارمة على العلاجات القابلة للحقن. ما يميز الوحدة القياسية عن مجفف التجميد المتخصص GMP يكمن في إمكانية التتبع وقدرات الصرف الصحي. يجب عليك التحقق من أن برنامج التحكم متوافق تمامًا مع الجزء 11 من قانون اللوائح الفيدرالية 21. يتطلب هذا الامتثال تسجيلات دخول آمنة للمستخدم، وتوقيعات إلكترونية مشفرة، ومسارات تدقيق غير قابلة للتغيير. علاوة على ذلك، يتطلب الإنتاج على المستوى السريري أنظمة آلية للتنظيف المكاني (CIP) والتعقيم في المكان (SIP) لمنع التلوث المتبادل بين الدفعات عالية القيمة.

منطق القائمة المختصرة ومتطلبات FAT

عند اختيار مجفف تجميد الأدوية الحيوية ، فإن العناية الواجبة للمشتري لها أهمية قصوى. لا تقبل الاختبارات القياسية المستندة إلى الماء أثناء مرحلة اختبار قبول المصنع (FAT). يجب أن تطلب من الشركة المصنعة تشغيل سيناريوهات FAT التي تحاكي بشكل خاص أحمال المذيبات القوية. أثبت اختبار الماكينة باستخدام وكلاء ACN وTFA الفعليين أن المكثف والأختام ومضخات التفريغ ستعمل بأمان في ظل ضغوط الإنتاج في العالم الحقيقي.

أوضاع الفشل الشائعة (وكيفية منعها)

حتى مع المعدات الممتازة، تحدث انحرافات في العملية. إن التعرف على العلامات التحذيرية المبكرة لفشل التجفيد يسمح لك بإنقاذ الدفعات قبل أن تتحلل تمامًا.

• الذوبان وانهيار الكعكة:

  • السبب الجذري: ينبع هذا الفشل عادة من بقايا ACN المتبقية في الخليط، مما يقلل من درجة حرارة الانهيار. يمكن أن يحدث ذلك أيضًا إذا قمت بدفع درجة حرارة رف التجفيف الأساسي إلى درجة عالية جدًا وبسرعة كبيرة.

  • الحل: تحسين الوصفات الحرارية الخاصة بك. تأكد من إجراء إعداد مناسب للتغذية لتبخير ACN الزائد مسبقًا. حافظ على درجات حرارة الرف أقل بشكل صارم من درجة حرارة انهيار التركيبة الحرجة أثناء التجفيف الأولي.

• "الاصطدام" أو الانفجار:

  • السبب الجذري: عند استخدام فراغ عميق، فإن أي جيوب مذيبة غير مجمدة مخبأة داخل المصفوفة سوف تغلي بعنف. يؤدي هذا الانفجار إلى إخراج الببتيد من القارورة.

  • الحل: تنفيذ التحكم التدريجي في الفراغ. خفف الضغط ببطء. والأهم من ذلك، تأكد من تجميد المنتج تمامًا تحت درجة حرارة التزجج المحددة ($Tg'$) قبل بدء عملية التفريغ.

• تدهور الفراغ:

  • السبب الجذري: يتسبب زيت المضخة المشبع في فقدان النظام لقدرته على التفريغ العميق. تكافح المضخة لسحب الضغط إلى مستويات التسامي المطلوبة، مما يؤدي إلى إطالة الدورة إلى أجل غير مسمى.

  • الحل: فرض جداول صيانة روتينية صارمة. استخدم أنظمة المضخات الهجينة، وقم بتركيب مضخات التمرير الجافة، وراقب مصائد المذيبات الكيميائية الثانوية بدقة بين كل دفعة.

خاتمة

يعتمد عزل الببتيد الناجح على التآزر الحاسم. يجب عليك إزالة مذيبات HPLC الزائدة أثناء تحضير العلف واستخدام أجهزة التجفيد القوية والمقاومة كيميائيًا. إن الاعتماد على الآلات القياسية ذات التصنيف المائي للخلائط الكيميائية العدوانية سيؤدي إلى منتجات معرضة للخطر ومعدات مدمرة.

قبل الانتهاء من تحديد البائع التالي، أوصي بإجراء تقييم متعدد الوظائف. أحضر الكيميائيين التحليليين لديك لتحديد حدود البروتوكول ونسب المذيبات بدقة. قم بإحضار مهندسي العمليات لديك لتدقيق طلبات عروض الأسعار الخاصة بالمعدات والتحقق من صحة مواصفات المكثف. اطلب دائمًا دراسات الحالة الخاصة بالمذيبات من الشركة المصنعة لإثبات أن أنظمتها تتعامل مع ACN وTFA عالي التركيز في سيناريوهات العالم الحقيقي. يؤدي اتخاذ هذه الخطوات إلى ضمان معدلات استرداد عالية وحماية منشأتك من فترات التوقف غير المتوقعة.

التعليمات

س: ما هي النسبة القصوى من الأسيتونيتريل (ACN) التي يمكن وضعها في مجفف التجميد القياسي؟

ج: اجعل الأمر موجزًا، عادةً أقل من 10% للوحدات القياسية، على الرغم من أن الوحدات المتخصصة ذات المكثفات المنخفضة للغاية يمكنها التعامل مع مستوى أعلى قليلاً إذا تم تجميدها مسبقًا بشكل صحيح، ولكن يوصى دائمًا بالتركيز.

س: كيف يمكنني حماية مضخة التفريغ الخاصة بي من الغازات المنبعثة من TFA؟

ج: أذكر المصائد الكيميائية الثانوية، ومضخات التفريغ الجافة، وتغييرات الزيت المتكررة في حالة استخدام المضخات الدوارة.

س: لماذا تنهار كعكة الببتيد الخاصة بي على الرغم من وجود فراغ عميق؟

ج: معالجة درجة حرارة الانهيار ($Tc$) التي يتم ضغطها بواسطة المذيبات المتبقية، مما يتطلب درجة حرارة رف أكثر برودة أثناء التجفيف الأولي أو المزيد من التبخر المسبق.
